Evidencia

Pruebas de laboratorio: la varilla rompe antes que el conector.

Ensayos de tensión en laboratorios acreditados ante la EMA, conforme a ACI 318S-14 (25.5.7.1) y NTC-CDMX (6.6.1.6), con evidencia Tipo 2 en los cuatro calibres.

Resumen por calibre

Resultados contra el mínimo.

Mínimo Tipo 2 con varilla Grado 42: 63 kg/mm² (1.5 fy).

Calibre #6 19.0 mm · 3/4"

74.5 kg/mm²

mín. 63

Rango: 74.5

Autopista Atizapán–Atlacomulco

Calibre #8 25.4 mm · 1"

81.8 kg/mm²

mín. 63

Rango: 72.5–81.8

IKEA Guadalajara · Heineken Grajales · Autopista Atizapán–Atlacomulco

Calibre #10 31.8 mm · 1 1/4"

69.5 kg/mm²

mín. 63

Rango: 65.0–69.5

IKEA Guadalajara · ensayo Geotecnia 2022

Calibre #12 38.1 mm · 1 1/2"

71.0 kg/mm²

mín. 63

Rango: 63.0–71.0

IKEA Guadalajara · Hospital Los Encinos

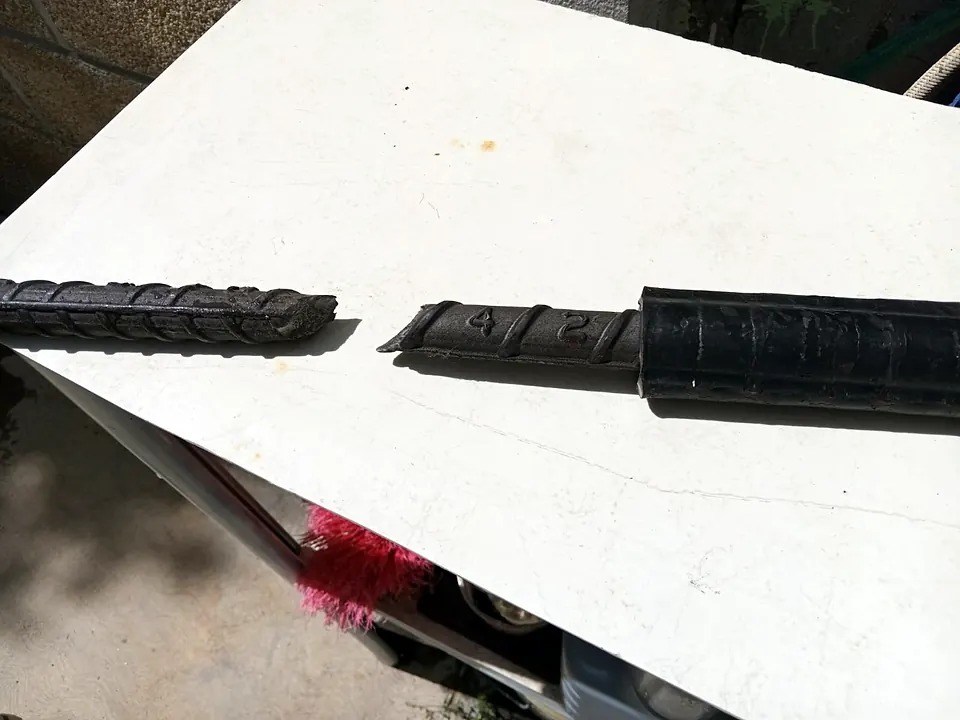

Probeta de varilla con Cople Híbrido después del ensayo de tensión: la varilla rompió fuera del cople — Probeta después del ensayo de tensión: la varilla rompió fuera del cople.

Informes

Detalle por ensayo.

Resistencia a la tensión obtenida en kg/mm². Los informes completos se entregan a solicitud.

IKEA Guadalajara

Zapopan, Jalisco

#874 kg/mm²
#1065 kg/mm²
#1263 kg/mm²

Los tres conectores cumplen para usarse como Tipo II.

González & Beas (G&B) · EMA MM-0635-087/15 · 05/09/2022

Heineken Grajales · ampliación de planta de tratamiento

Puebla

#872.5 – 75.0 kg/mm²

En todos los casos, la falla se presentó en la barra. Cumple Tipo I y II.

Geotecnia Control de Calidad y Construcciones · EMA C-0230-024/10 · MM-0735-107/16 · 01/03/2023

Autopista Atizapán–Atlacomulco, fase III

Estado de México

#674.5 kg/mm²
#875.0 y 81.8 kg/mm²

Ensayos suspendidos al registrar la carga máxima, sin que las probetas fallaran.

Geotecnia Control de Calidad y Construcciones · EMA C-0230-024/10 · MM-0735-107/16

Hospital Los Encinos

Naucalpan, Estado de México

#1271 kg/mm²

Ensayo suspendido al alcanzar la capacidad de la máquina.

Geotecnia Control de Calidad y Construcciones · EMA C-0230-024/10 · MM-0735-107/16

Ensayo de calibre #10

#1069.5 kg/mm²

Ensayo suspendido por la capacidad de la prensa. Cumple Tipo I y II.

Geotecnia Control de Calidad y Construcciones · EMA C-0230-024/10 · MM-0735-107/16 · 05/07/2022

Ensayo de tensión a tres probetas

Puebla

#8Falla en la varilla

Las tres probetas rompieron en la varilla, con el conector intacto y sin desplazamiento.

BUAP · DITCo (laboratorio universitario) · Informe IGA-23-003 · 22/06/2023

Normas de ensayo: NMX-B-506-CANACERO y NMX-C-407-ONNCCE. MOLBER Solutions (antes Fussion-e): algunos informes llevan el nombre anterior de la empresa o el de quien solicitó el ensayo.
